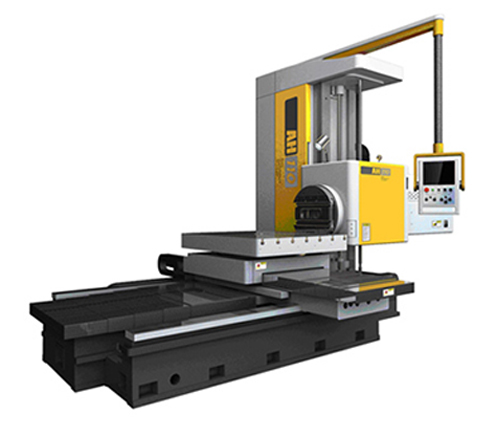

  • AH系列自动卧式铣镗床

  • AH系列自动卧式铣镗床

    • 0.00
      0.00
商品描述

AH系列自动卧式铣镗床产品参数


项目
单位AH110AH130
主轴直径
mm110130
主轴扭转力矩
Nm12503200
平旋盘扭转力矩
Nm19604700
主轴可承受轴向抗力
N1225031360
主轴内孔锥度

ISO7:24 No50ISO7:24 No50
工作台行程纵向（Z轴）mm14002000
横向（X轴）mm16002000
主轴中心线距工作台面距离大（Y向）mm12001800
小（Y向）mm00
主轴行程(w轴）
mm600900
平旋盘滑块行程（u轴）
mm200250
工作台可承受重量
kg500010000
主轴转速范围
rpm8-11008-800
平旋盘转速范围
rpm4-2002.5-125
工作台工作面积（长×宽)
mm1250×11001800×1600
主轴、主轴箱、工作台纵向快速移动速度
mm/min30003000
平旋盘滑块进给范围
mm/min0.32-25000.32-2500
主轴、主轴箱、工作台纵向进给范围
mm/min0.32-25000.32-2500
测量系统读数精度
mm0.0050.005
镗孔精度

IT7IT7
镗孔表面粗糙度
μ3.2-1.63.2-1.6
机床外形尺寸（长x宽×高）
mm5400×3700×35007200×4700×4000
机床重量
kg1800029300
主电机功率
Kw1522
定位精度（X/Y/Z/W）
mm±0.02/1000±0.02/1000
重复定位精度（X/Y/Z/W）
mm±0.01/1000±0.01/1000

图片参数仅供参考，货物以实物为准
