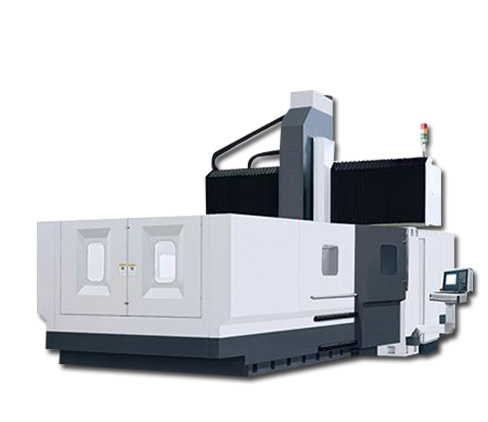

GMB系列五轴龙门钻床

GMB系列五轴龙门钻床是主要针对中小型模具产品的动工作台结构快速铣削。
- 价格： 0.00

  市场价： 0.00

商品信息

商品描述

GMB系列五轴龙门钻床是主要针对中小型模具产品的动工作台结构快速铣削。

GMB系列五轴龙门加工中心参数：
	单位	GMB1620		GMB1630		GMB1640
工作台尺寸	mm	1600×2000		1600×3000		1600×4000
两立柱间距离	mm	2100		2100		2100
允许荷重	kg	8000		10000		12000
T型槽尺寸	mm×N	22×9		22×9		22×9
工作台行程－X轴	mm	2200		3200		4200
滑鞍行程－Y轴	mm	2300		2300		2300
主轴箱行程－Z轴	mm	1000		1000		1000
大	mm	1200		1200		1200
小	mm	200		200		200
锥孔(7:24)		BT50		BT50		BT50
转数范围	r/min	40-6000		40-6000		40-6000
输出扭矩	N.m	1050/1435	1000/1228	1050/1435	1000/1228	1050/1435	1000/1228
主轴电机功率	kW	30/41	30/37	30/41	30/37	30/41	30/37
切削进给速度范围	mm/min	1-8000		1-8000		1-8000
X轴	m/min	10		10		10
Y轴	m/min	10		10		10
Z轴	m/min	10		10		10
刀具长度	mm	300		300		300
形式		链条式		链条式		链条式
容量	N	32、40、50、60		32、40、50、60		32、40、50、60
满刀	mm	φ125		φ125		φ125
相邻空刀	mm	φ225		φ225		φ225
换刀时间(刀对刀)	S	6		6		6
刀具重量	kg	20		20		20
X轴	mm	0.030(0.020带光栅尺)		0.035(0.020带光栅尺)		0.040(0.025带光栅尺)
Y轴	mm	0.030(0.020带光栅尺)		0.030(0.020带光栅尺)		0.030(0.020带光栅尺)
Z轴	mm	0.020(0.010带光栅尺)		0.020(0.010带光栅尺)		0.020(0.010带光栅尺)
X轴	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 带光栅尺)		(±0.003/300 带光栅尺)		(±0.003/300 带光栅尺)
Y轴	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 带光栅尺)		(±0.003/300 带光栅尺)		(±0.003/300 带光栅尺)
Z轴	mm	±0.005/300		±0.005/300		±0.005/300
		(±0.003/300 带光栅尺)		(±0.003/300 带光栅尺)		(±0.003/300 带光栅尺)
X轴	mm	0.018(0.012带光栅尺)		0.022(0.014带光栅尺)		0.026(0.016带光栅尺)
Y轴	mm	0.018(0.012带光栅尺)		0.018(0.012带光栅尺)		0.018(0.012带光栅尺)
Z轴	mm	0.012(0.006带光栅尺)		0.012(0.006带光栅尺)		0.012(0.006带光栅尺)
X轴	mm	±0.003(±0.002 带光栅尺)		±0.003(±0.002 带光栅尺)		±0.003(±0.002 带光栅尺)
Y轴	mm	±0.003(±0.002 带光栅尺)		±0.003(±0.002 带光栅尺)		±0.003(±0.002 带光栅尺)
Z轴	mm	±0.003(±0.002 带光栅尺)		±0.003(±0.002 带光栅尺)		±0.003(±0.002 带光栅尺)
主机重量	kg	40000		46000		51000
电气总容量	KVA	89	96	89	96	89	96
数控系统		SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i	SIEMENS 840D	FANUC 18i

图片参数仅供参考，货物以实物为准
